标准频率源 高精度时钟源 频率标准

标准频率源 高精度时钟源 频率标准

来源:时频网作者:tf086网址:http://www.tf086.com


  频率标准源 学名frequency standard ,它用作时间统一系统的守时设备,为某些测量设备提供标准频率信号。能产生高准确度和高稳定度标准频率信号(如 5兆赫、10兆赫正弦信号)的振荡器及其附属电路。它用作时间统一系统的守时设备,为某些测量设备提供标准频率信号。

表征频率标准源性能的主要指标有频率准确度、频率稳定度和频率漂移率。频率准确度是频率标准源输出频率的实际值与标称值的相对偏差。频率稳定度表示频率标准源输出频率因受随机噪声影响产生的随机起伏特性。由于采样时间不同,频率稳定度的值也往往不一样。习惯上将采样时间小于秒量级的频率稳定度称为短期频率稳定度,而采样时间为秒量级以上的频率稳定度称为长期频率稳定度,其频率漂移率是指受元、器件老化影响后它的输出频率随时间的线性变化关系。随时间单位的不同有日漂移率、月漂移率和年漂移率。航空航天工程中的时间统一设备常用高稳定恒温晶体振荡器和各种原子频标作为频率标准源,使所获取、纪录的数据和事件具有严格统一的时间标准。

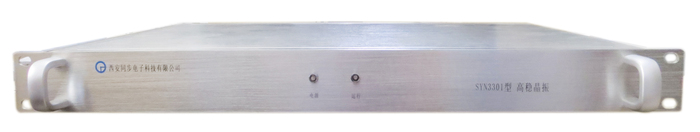

标准频率源 高精度时钟源 频率标准syn3301型高稳定晶体振荡器是由西安电子科技有限公司精心设计,一个高精度频率标准自行研发生产,内置高稳定振荡器的低相位噪声提供高稳定性和低相位噪声的频率(量)信号、测量、通信、国防等部门提供高稳定度的标准信号频率。

关键词:石英频标,频率标准源,标准频率源,频率标准,高精度时间标准频率源 高精度时钟源 频率标准

产品功能

1)提供一个标准的4 MHz的正弦信号;

该产品具有高稳定晶体振荡器

高稳定性;

低相位噪声;

高可靠性;

)可以长期稳定的工作。

典型的应用

1)时频测量标准设备;

2)航空航天、飞机的跟踪与测量与控制、通信、天文、气象;

3)同步广播,数字电视,单频网系统,同步采集系统;

4)无线基站,网络同步。

技术指标

输出信号

10MHz

4路

波形

正弦

输出幅度

超过7dbm

日老化率

小于5E-10 /

频率精度

比1e-7

物理接口

BNC

频率稳定度

1e-11 / 1秒(可选5e-12 / 1秒或更高)

谐波

小于大于

环境特征

工作温度

0°C的温度

相对湿度

= 90%(40)

存储温度

•30~70摄氏度

电源

AC 220V±10%,50Hz±5%,功率小于30W

箱体尺寸

1U标准机箱,19”(上部)482mm(W)X300(深圳)x44mm(高)

选项标准频率源 高精度时钟源 频率标准

最多可15个输出,可扩展,稳定性可以更高,频率稳定,按照客户的要求,使类似产品。

  铷原子频标基于铷原子能级跃迁结合光抽运技术形成的铷原子振荡器。由晶体振荡器(VCO)输出的信号经过倍频综合后得到铷原子谐振器相关的微波激励信号。谐振器将该信号相关处理(铷原子跃迁判定)后产生误差信号,再经伺服电路反馈给压控晶体振荡器,使压控晶振频率锁定在铷谐振器的中心频率,从而实现以铷原子跃迁为参考的晶体振荡器。

  铷原子钟溯源同步到GPS卫星铯原子钟上,输出频率几乎没有漂移,所以不需送上级计量部门进行周期校准,性能接近铯钟,但却远远低于铯钟的价格,而且不存在铯钟那样铯束管寿命短需要高成本更换的问题。铷原子钟非常适合应用于SDH数字同步网的1,2级节点时钟,为电力、电信、广电、时统、计量校准、雷达设备等提供高精度的时间和频率基准。
