时钟系统在新疆那拉提机场投入使用
时钟系统在新疆那拉提机场投入使用
来源:时频网作者:小康网址:http://www.tf086.com

      时钟系统在新疆那拉提机场投入使用

2016年10月,时钟系统在新疆那拉提机场投入使用,并获得相当不错的高度评价。

子母钟系统简介

由一台母钟和多台子钟组合成的系统称之为子母钟系统,这类产品多用于酒店、医院、办公大楼、站台、机场、大型工厂、学校等大型区域。子母钟系统具有走时精准、操控方便、同步运行等特点。子母钟系统均采用智能模块化设计,与同类产品相比,更突出了操作简单,安装方便,运行可靠,使用寿命长,性价比高的特点。

系统的组合

本套时钟系统是由一套SYN4505标准同步时钟(母钟)及若干个子钟(配置1.5-12英寸LED时间显示屏)组成。系统还可扩展接口,作为计算机/服务器或局域网的时间源。其主要作用是为了保证所有系统设备时间统一和对外显示时间完全一致。

母钟接收来自GPS的标准时间信号,通过传输通道将标准时间信号直接传给各个显示子钟,为工作人员提供统一的标准时间。子钟通过网口(RJ45)接收GPS母钟发送来的时间信息(信息内容:年、月、日、星期、时、分、秒),显示标准北京时间。

GPS子母钟,NTP数字子母钟,GPS医院子母钟,学校网络子母钟,网络子母钟

系统构成

时钟系统主要由时钟子系统由GPS天线、母钟、传输通道、交换机及子钟组成。

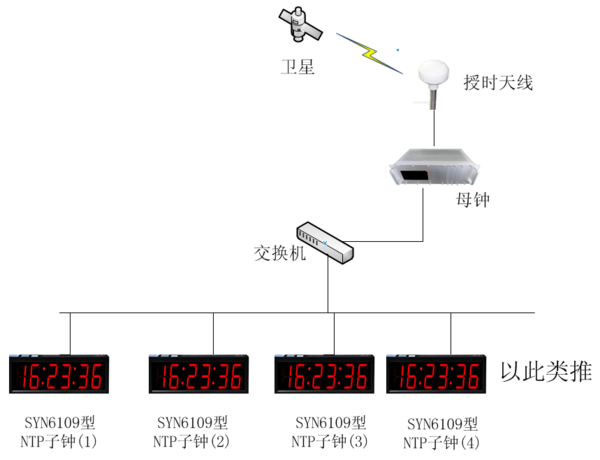

时钟系统图如图所示。

时钟系统安装示意图

1、中心机房级

在设备中心房内设置母钟系统,GPS天线安装在楼顶等开阔地带。

2、子区域

每台子钟均具有独立的IP地址,能够接收标准的NTP时间协议。一台母钟下可带多台网络子钟,连接方便。显示的内容为:年、月、日、星期、时、分、秒。安装方式为壁挂式,字符大小由1.5英寸到12英寸任选。为了达到坚固、美观、庄重和显示醒目、色调柔和的总体效果,子钟的外观结构采用金属边框表面喷黑色亚光塑,框内镶嵌浅色有机玻璃。“年、月、日、星期、时、分、秒”字采用红色发光板底色,表面贴装黑色空心艺术字的工艺。星期数字采用阿拉伯数字显示。时、分、秒采用日常习惯的分隔符“ : ”。其余数字采用LED数码在相关场所安装子钟。典型的子钟显示屏外观见右图。

时钟系统功能

根据本工程对时钟系统的要求,本工程时钟系统由GPS天线、母钟、子钟及交换机构成。其主要功能为:显示统一的标准时间信息;向其他系统提供标准时间信号。

1、母钟

母钟能够显示年、月、日、星期、时、分、秒等时间信息。

母钟具有统一调整起始时间、变更时钟快慢的功能。母钟能正确显示当前的时间和指示GPS卫星信号正常接收。

母钟接收标准的GPS的标准时间信号,当标准时间信号接收单元出现故障时,母钟将采用自身的高稳定恒温晶振产生的时间信号作为时间基准,仍可驱动自带子钟正常工作。

母钟采用标准的RJ45接口形式,通过交换机链接通信,使其按统一的时间标准运行。

2、子钟

每台子钟均具有独立的IP地址。母钟与子钟可直接链接通信,或通过交换机链接通信。母钟的网口输出与交换机相连或者与子钟直接链接均可。

1、子钟与母钟直连,指定IP即可对时。如果子钟与母钟直连,母钟有几路网口输出,可连接几套子钟。

2、子钟与交换机连接,指定IP 在同一网段即可对时,子钟与交换机相连,可连接上百至上千套子钟

3、子钟在接收到标准时间信号后,回送自身的工作状态给系统母钟。

子钟的安装为壁挂式。

系统设备主要技术指标

1、母钟

输入信号:双模接收机:卫      星:GPS、北斗

定时  精度:优于100ns

跟踪灵敏度:-160dBm

多 模 天线:形      状:蘑菇头

       线      长:30米

       物理  接口:BNC

       支      架:蘑菇头安装支架

输出接口:标准RJ45网络接口

供电电源:交流 220V±10%, 50Hz±5%,功率小于30W

环境特性:工作湿度:0℃~+50℃

         相对湿度:≤90%(40℃)

         存储温度:-30℃~+70℃

2、子钟

接口方式:RJ45

支持协议:NTP/SNTPV10,V20,V30,V40,UDP,Telnet,IP,TCP

LED显示单元发光强度:≥200cd/㎡

对比度:≥10:1

LED显示屏可视视角:≥±65º

LED显示屏MTBF:≥30000小时

独立计时精度:≤±0.2秒/天

环境温度:0℃~+50℃

相对湿度:20%~85%(不结露)

存储温度:-30℃~+70℃

工作电压:交流 220V±10%, 50Hz±5%

显示内容:年月日时分秒星期温湿度

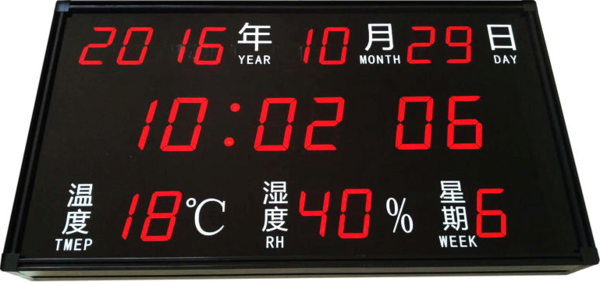

时钟系统实物图

     子母时钟系统实物图

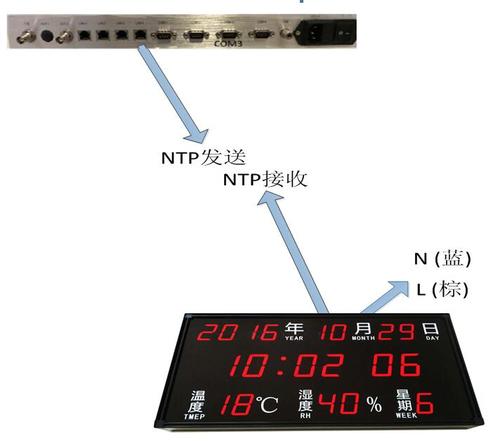

系统设备连接示意图如下图所示:

时钟系统链接图

通电前准备

a) 为了避免子钟在运输过程中可能会出现的问题,希望客户收到子钟后先简单连接测试一下,看子钟的显示是不是正常,如果显示正常,再进行子母钟的连接。

b) 本子钟系统是接受NTP网络授时,母钟为NTP网络时间输出。

c) 本子钟系统所有接口均为带电工作状态,因此建议在关机的状态下,连接  好所有的端口后通电。

通电工作

固定好子钟,连接好子母钟相应的接口及电源。

通讯协议简介

NTP是网络时间协议(Network Time Protocol),它是用来同步网络中各个计算机的时间的协议。

NTP要提供准确的时间,就必须有准确的时间来源,那可以用格林尼治时间吗?答案是否定的。因为格林尼治时间是以地球自转为基础的时间计量系统,但是地球每天的自转是有些不规则的,而且正在缓慢加速,因此,格林尼治时间已经不再被作为标准时间使用。

新的标准时间,是由原子钟报时的国际标准时间UTC(UniversalTime Coordinated,世界协调时)。所以NTP获得UTC的时间来源可以是原子钟、天文台、卫星,也可以从Internet上获取。,NTP(NetworkTime Protocol,网络时间协议)是用来使网络中的各个计算机时间同步的一种协议。它的用途是把计算机的时钟同步到世界协调时UTC,其精度在局域网内可达0.1ms,在互联网上绝大多数的地方其精度可以达到1-50ms。

为了防止对时钟服务器的恶意破坏,NTP使用了识别机制,检查发送来的信息是否是真正来自所宣称的时钟服务器并检查信息的返回路径,以提供对抗干扰的保护机制。

正在使用单位部分名单:

中国电子科技集团公司第二十一研究所(中电科现代导航(西安)科技有限公司)

西安618研究所

核工业西南物理研究院

四川省地震监测中心

精河公安局

平顶山公安局

江苏省公安厅

辽宁营口市交警队

祈福医院

会泽县人民医院

3201医院

长安医院

西安交通大学口腔医院

武汉大学

中国石化中原油田

四川电力科学研究院

中飞测试

华为技术有限公司

曲靖市人民医院

西安交通大学口腔医院

广东祈福医院长安医院

石城县人民医院

重庆大坪医院

上海大学

江西九江学院

以上单位都对这款时钟系统作出相当不错的评价,如有需要,可在上述单位中询问使用满意情况。
