时钟测试仪使用说明书

来源:同步科技网作者:小康网址:http://www.tf086.com

  时钟测试仪使用说明书

   时钟测试仪采用标准4U机箱,配备电池,保证在断电时仍然可以维持高精度守时;大屏幕触摸液晶屏便于用户操作;提供多种信号接口,提供多种时间信号输入及输出,包括正弦 /脉冲、时差测量、时间记录、周波测量、温湿度测量、串口测量指标、IRIG-BNTP/SNTP测试、PTP测试、10MHz输出、1PPS脉冲信号、IRIG-B码输出、串口输出等等。

下来将来西安同步电子科技有限公司生产研发的SYN5104型时间综合测试仪的使用进行详细的说明:

设备的整体实物图:

时钟测试仪立体图

前面板介绍

时钟测试仪操作板

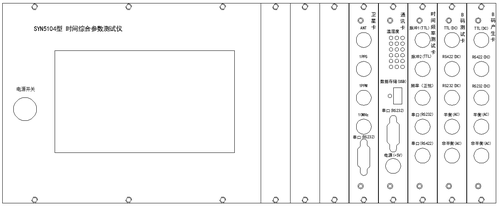

系统前面板包括7寸触摸液晶屏、电源开关、卫星卡,通讯卡,时间频率测试卡,B码测试卡,B码产生卡等。

后面板介绍


系统的后面板接口从左至右依次为:

    “GND”:接地柱,使设备与大地相连;

“220VAC”:交流220V电源输入口。

通电前准备

a)     根据装箱单检查仪器及附件是否齐备完好,如果发现包装箱严重破损,可与厂家联系,直至仪器通过性能测试。

b)     将仪器从包装箱中取出,平放于操作台或机柜。

c)     将本机的接地柱与电源系统大地紧密连接。

d)     将电源线与本机电源输入紧密连接,打开本机的电源开关,用万用表测量电源插头火线与零线之间的静态电阻,不短路和断路即为正常。再用万用表测量电源插头的火线与地线之间、零线与地线之间的静态电阻,断路状态即为正常。

本设备使用GPS/北斗双模卫星信号接收天线为一体式接收天线,即使用一个天线接收器(头),使用时该天线需架设于室外本产品随机配置长度为30米的天线馈线,天线接收器为有源,因此,在连接或去掉天线时,在断电情况下操作。

通电工作

a)     将电源插头插入交流220V 带有接地线的电源插座中,使电源线紧密连在电源插座上;

b)     打开电源开关,观察前面板触摸屏显示是否正常。如果机器工作正常,仪器进行初始化,先显示公司标志3s左右,然后进入当前状态界面(默认界面);

c)     本机在开机收到足够多的卫星后,系统进入锁定状态后,才可以进行正常的测试(锁定时间越长,信号越稳定精确),如果收星质量不好有可能导致时刻测量的精度在us量级,其他指标不受影响,因此一定要保证收星颗数足够多,最好在10颗左右。

d)     本机经过使用之后,有可能会存在一定的固有误差,这个误差可以通过校准以后,减去即可,不影响正常使用。

详细说明书请咨询西安同步电子科技有限公司销售人员。

保修说明

西安同步电子科技有限公司对所提供的产品进行品质保证,并提供完善的技术支持和售后服务,非人为造成产品故障损坏的,我司提供壹拾贰(12)个月免费保质期。质量保证期自设备交货验收之日起。在产品质量保证期内,出现因产品自身质量造成的故障情况,采取整机返修、寄送配件、提供备用产品等方式,提供全面免费保修服务。
