差分转集电极开漏输出模块使用概述
差分信号转单端信号使用概述
来源:时频网作者:小康网址:http://www.tf086.com

   差分信号转单端信号使用概述

差分信号的阐述

差分传输是一种信号传输的技术,区别于传统的一根信号线一根地线的做法,差分传输在这两根线上都传输信号,这两个信号的振幅相等,相位相反。在这两根线上传输的信号就是差分信号。

严格意义上来讲,所有电压信号都是差分的,因为一个电压只能是相对于另一个电压而言的。在某些系统里,"系统地"被用作电压基准点。当'地'当作电压测量基准时,这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。另一方面,一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要,这两个电压的平均值还是会经常保持一致。

单端信号的阐述

单端输入输入信号均以共同的地线为基准这种输入方法主要应用于输入信号电压较高(高于1 V),信号源到模拟输入硬件的导线较短(低于15 ft),且所有的输入信号共用一个基准地线.如果信号达不到这些标准,此时应该用差分输入.对于差分输入,每一个输入信号都有自有的基准地线;由于共模噪声可以被导线所消除,从而减小了噪声误差.单端输入时, 是判断信与 GND 的电压差。

差分信号转单端信息号又称编码器信号转换器编码器信号转换模块,可应用于解决旋转编码器、光栅尺差模输出与单片机、PLC控制器之间转换接口、应用于西门子、ABB、AB、欧姆龙、三菱、松下、台达等各类PLC高速计数模块、脉冲输入端)、电动机编码器、光栅尺与PLC控制器之间转换接口、变频器信号与PLC控制器之间的信号传输、还特别适用于电机自控应用等领域。尤其是能克服工控系统复杂的现场环境下的强干扰,排除强电场、强磁场等电气干扰。双高速差模信号转换器能有效保护较为敏感的电路,并且具有脉冲整形功能,有效地提高了系统之间的抗干扰性能,为工业自动化控制系统中提供一个安全接口。

产品概述

   SYN5007A型差分转集电极开漏输出模块是由西安同步电子科技有限公司精心设计、自行研发生产的一款信号转换设备,将伺服编码器光栅尺等A+,A-,B+.B-, C+,C-,D+.D-,转换成标准的PLC的A,B和C,D相高速计数信号。

典型应用

1)   电机同步控制

2)   印刷、印染等编码器信号分多路的场合

3)   增量式编码器分配或测量系统。

技术指标

输入信号

编码脉冲信号

路数

1A+,A-,B+.B-, C+,C-,D+.D-,

最大频率

500 kHz

电平

TTL差分

电压

5V-30v

物理接口

凤凰端子

输出信号

编码脉冲信号

路数

1组A,B

频率

与输入相同

电平

NPN/PNP/TTL/差分/HTL等等5V-30v(与供电电源一致)

电流

25mA

物理接口

凤凰端子

环境特性

工作温度

-20℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

5V-30v dc,功率小于5W

机箱尺寸

125 x 70 x 30 mm(长x宽x高)

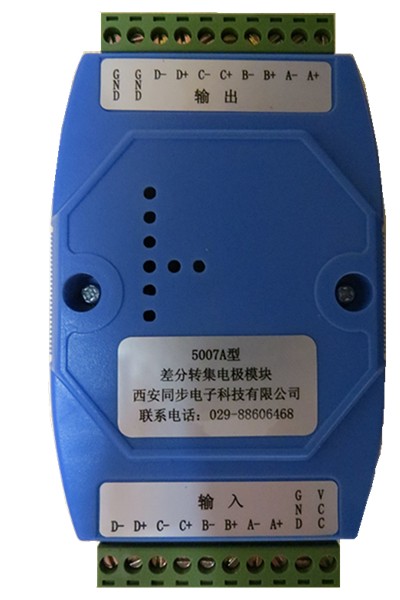

差分转集电极开漏输出模块实物图如下:

差分信号转单端信号

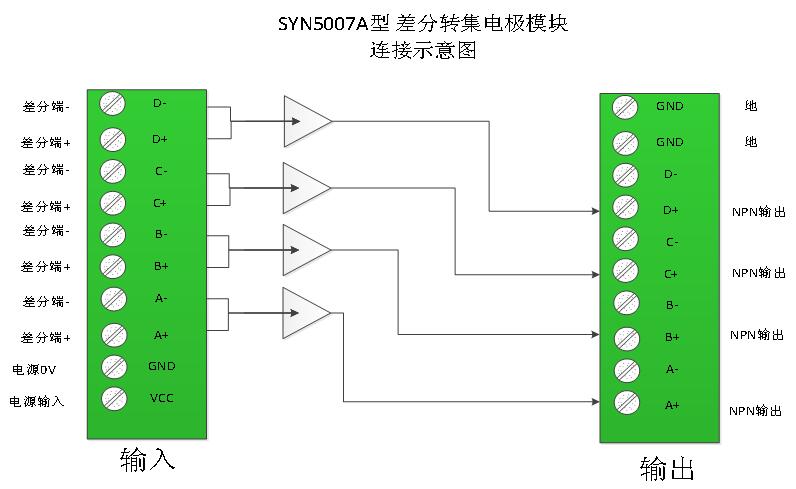

差分转集电极开漏输出模块使用示意图如下

差分转集电极开漏输出模块使用示意图

通电前准备

a)        将仪器从包装箱中取出,平放于操作台或机柜。

b)        供电接口由VCCGND组成,VCC输入电压范围为直流5v-30v

c)        输入端口总共有四组差分输入,与输出的四组一一对应,输出电压与供电电压相同。

d)        输出端的GND用来与公共端相连。

通电工作

将电源线紧密连在电源插座,连接好输入输出信号,通电工作,观察盒子里面的指示灯是否正常,亮则表示上电正常,否则表示上电不正常,另外指示灯的亮暗程度与输入电压的大小有关,输入电压越大,指示灯越亮。

关机

需要本设备停止运行时,断开电源供电即可。

保修说明

西安同步电子科技有限公司对所提供的产品进行品质保证,并提供完善的技术支持和售后服务,非人为造成产品故障损坏的,我司提供壹拾贰(12)个月免费保质期。质量保证期自设备交货验收之日起。在产品质量保证期内,出现因产品自身质量造成的故障情况,采取整机返修、寄送配件、提供备用产品等方式,提供全面免费保修服务。
